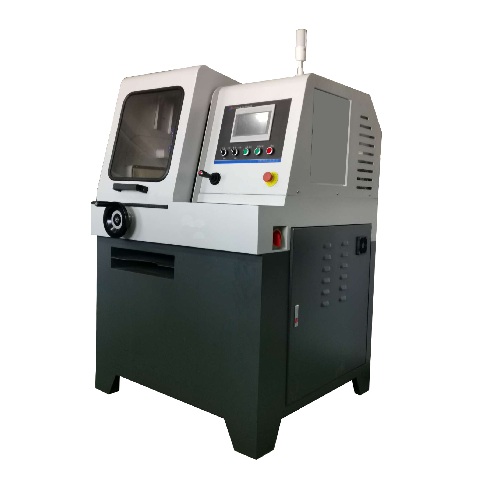

LC-400YAZA自動金相切割機
LC-400YAZA自動金相切割機
LC-400YAZA全自動金相切割機是一款大型全自動化的金相切割機，功能強大，操作簡便，噪音低，安全可靠，是現代化試驗室切割大尺寸樣品的重要設備之一。
主要尺寸數據：
產品特點：
1. 采用了新電氣技術：
PLC可編程控制器
觸摸屏人機交互
閉環控制的高精度步進電機
變頻控制的變頻電機
2. 切割片上下（Z軸）移動實現砍式切割、樣品臺前后（Y軸）移動實現樣品平移式切割:
兩軸可分別移動，也可同時移動；
兩軸均可選手動或自動；
兩軸均采用編碼器實現高精度位移控制。
3. 八種進給模式，應有盡有：1）工件連續進給；2）切割片砍式進給；3）工件往復式進給；4）工件切退式進給；5）切割片切退式進給；6）工件、切割片同時（曲線）進給；7）工件手動進給；8）切割片手動進給。
4. 采用大功率的變頻電機，可根據被切材料及切割片大小改變轉速，以提高切割的可控性。
5. 采用磁性過濾等多級過濾技術，冷卻水更干凈，答復提高冷卻效果。
6. 切割超大樣品
7. 可使用450毫米的切割片（選件），切割直徑最大可達170毫米。
8. 切割倉和電機等電器倉獨立分開，保證了電器的可靠性和安全性。
9. 備有切割片存放架和樣品存放臺，方便使用。
主要技術參數：
| 1 | 切割模式： | 自動（Y軸、Z軸）；手動（Y軸手輪，Z軸搖桿） |
| 2 | 進給模式： | 1）工件連續進給；2）切割片砍式進給；3）工件往復式進給；4）工件切退式進給；5）切割片切退式進給；6）工件、切割片同時（曲線）進給；7）工件手動進給；8）切割片手動進給 |
| 3 | 切割速度： | 0.01~3mm/s |
| 4 | 變頻調速： | 500~3000轉/分 |
| 5 | 最大行程： | Z軸100；Y軸300mm |
| 6 | 切割室尺寸： | 445mm×625mm |
| 7 | 切割片規格： | 400*3*32 |
| 8 | 最大通過直徑： | φ150mm |
| 9 | 最大切割長度 | 300mm |
| 10 | 切割?yuàn)A具 | 快速推拉式一組，鉗口高度60mm |
| 11 | 按鍵控制 | 液晶觸摸屏，按鈕，搖桿 |
| 12 | 照明 | lED照明燈 |
| 13 | 冷卻裝置 | 四道冷卻水及一道冷卻水槍 |
| 14 | 循環水箱 | 磁性過濾，80L |
| 15 | 切割功率： | 4KW |
| 16 | 電源： | 380V/ 50Hz |
| 17 | 外形尺寸： | 1000mm×1000mm×1800mm（長×寬×高） |
| 18 | 重量 | 200公斤 |
標準附件：
| 名稱 | 數量 | 名稱 | 數量 |
| 切割機LC-400YAZA | 1臺 | 喉箍14-27 | 2個 |
| 冷卻水箱+磁性分離器 | 1套 | 喉箍52-76 | 2個 |
| 扳手36 | 1把 | 進水管Φ19 | 1根 |
| 扳手22-24 | 1把 | 排水管Φ60 | 1根 |
| 扳手14-17 | 1把 | 切割片400*3*32 | 2片 |
| 內六角4mm（帶手柄） | 1把 | 切割潤滑液 | 1桶（4L） |
| 內六角6mm（帶手柄） | 1把 | 技術文件：產品說明書1份、產品合格證1份 | |
