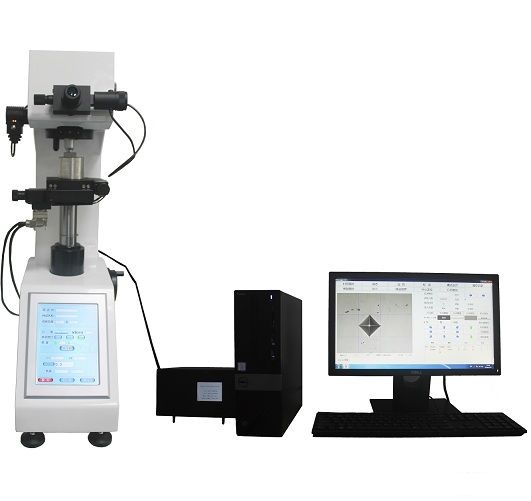

THVS-M-AXYZF 全自動(顯微)維氏硬度自動控制和測量系統
產品介紹
THVS—AXYZF全自動(顯微)維氏硬度自動控制和測量系統是耐博公司自主開發(軟件注冊權證書號：2016SR176822)的計算機自動測量和控制系統，與各種型號的維氏（含顯微維氏）維氏硬度計無縫連接，組成一套完美的全自動硬度計測量系統。
該系統和硬度計組成的全自動系統，無需人為干預，即可實現多樣品、多點的硬度的全自動測量。
1、X、Y自動移動
2、Z軸自動聚焦
3、壓痕自動測量
4、自動產生檢測報告
該硬度自動測量主要用于各種金屬及部分非金屬材料的維氏硬度測定，能夠?qū)Ω鞣N金屬零件及其熱后處理后的零件等進行硬度測定；同時適用于有效硬化層深度、涂鍍層及焊接件的熱影響部位測定。還可用于各種金屬零件內部金相組織的觀察及對圖像進行采集、顯示及輸出打印。
該系統尤其適用于測量熱處理工件的表面硬度、硬度梯度分布曲線、有效硬化層深度。
技術參數
1、攝像頭 內置500萬像素，圖像清晰
2、計算機 聯想或戴爾，操作系統：WIN10
3、高精度自動X-Y載物臺
| 驅動馬達 | 步進馬達 |
| 驅動控制 | 通過軟件在X-Y軸向上移動速度可靈活的改變 |
| 尺寸 | 110*110mm |
| 最大移動距離 | 在X-Y軸方向50*50mm |
| 最小移動距離 | 0.1μm |
| 移動速度 | 1-10mm/sec，可調 |
| 位移重復精度 | 1μm-2μm以內 |
| 物臺移動方式設定 | 可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移動位置設定，通過鼠標點選對自動X-Y位移臺載物臺進行8個方向移動的控制，可調整速度、可自動復位、可隨意進行坐標清零 |
4、Z軸自動聚焦組件
移動電機
步進
最大移動距離
硬度計主機的樣品移動范圍
移動分辨率
0.1μm
位移重復精度
1μm
移動速度
快速/慢速
5、測量和控制軟件
采用高質量、高分辨率攝像機，分辨率為1200萬，大尺寸原始圖像采集；多種圖
系統描述
自動完成連續打壓、保載、讀數、數據記錄，通過選擇一種測量方式所有測量將自
動快速完成；
根據不同需求選擇直線、之字形線、圓、弧線、隨機點、矩陣、自學習模式等；
通過數據處理軟件提高在非光潔面上非清晰壓痕的可讀性；
在試樣連續測量后形成的硬化層深度值可以以表格形式顯示；
可方便輸出各種數據測量數據、硬度值表、硬化層深度、最大值、平均值、最小
值。
硬度計控制
可對硬度計進行自動控制：自動轉塔臺(物鏡、壓頭、物鏡自動切換)、自動加載、
自動測量控制
可以對顯微硬度計的光源亮度進行設置
選擇進行控制物鏡的轉換并反映在軟件接口進行計算參數改變
選擇或起動控制硬度計壓頭自動轉入負載位置、加載、保持、卸載并自動轉回測量
物鏡位置
硬度計所設定的載荷可自動反映在軟件界面上
Z軸控制
Z軸自動移動，自動聚焦
控制物臺移動方式
軟件系統可控制自動載物臺進行編程移動，可進行：
1）測量模式（RandomA）
使用這個模式打壓和讀取一個任選點。
2）測量模式（RandomB）
測量和讀取任意點。以任意角度旋轉選定的坐標位置。
3)進行橫向（X軸方向）的打壓和讀取
4)縱向（Y軸方向）的打壓和讀取
5）測量模式（LineSetA）
使用這個模式打壓和讀取和表面成一定角度的方向（Z字形移動，即硬化層深度
測量的折線移動）。
6）測量模式（LineSetB）
使用這個模式進行固定間隔的打壓和讀取。
7）軌跡坐標移動等移動編程方式
以上可同時設定8條直線，每條直線可設999個位置
測量方式
自動模式:自動加載+自動測量+自動顯示測量結果
可選手動模式測量
圖像采集/識別方法
像壓縮方法方便使用（采用的圖像及測量結果供存儲格式，圖像存儲格式BMP、
JPG等通用文件格式）。
自動維氏壓痕測量系統采用像素識別技術，通過專用維氏硬度壓痕分析軟件對壓痕
圖像進行分析，分析軟件采用數字圖像處理技術邊緣分割算法對試驗壓痕邊緣提
取，進而運用小波多分辨率理論分析試驗壓痕的取樣信號，用最小二乘法擬合壓痕
邊緣直線，從而提取顯微硬度壓痕邊緣的方法，實現對顯微組織維氏硬度試驗壓痕
區域快速而準確地提取并自動計算維氏硬度值，提高在非光潔面上非清晰壓痕的可
讀性。
自動測量時間
約0.3sec/1個壓痕
測量重復性
±1.0%（700HV/500gf）
可測最小壓痕
約5μm（自動測量）
最小測量單位
0.01μm
語言
中文（英文可選）
數據輸出格式/編輯功能
可按用戶要求定制檢驗報告；
通過數據處理軟件，在試樣連續測量后形成的硬化層深度值可以以表格形式顯示；
可方便輸出各種測量數據、硬度值表、硬化層深度、最大值、平均值、最小值、顯
示并輸出彩色圖像且?guī)в杏捕戎担?br />
硬度值、硬度表、硬化層深度圖及圖片插入等數據可靈活在“WORD”（可選
“EXCEL”）中編輯打印出包含數理統計及硬化層深度曲線的測試報告并保存
(WORD格式)（可選“EXCEL”），還可打印觀察到的樣品形貌圖并保存，直接反
映出壓痕及背景的顯微組織，同時在不同倍率物鏡下作金相分析觀察；
供貨范圍：
THVS—AXYZF維氏硬度自動測量和控制系統
1套
2-1
自動載物臺(110×110mm,X,Y行程50mm)
1個
2-2
Z軸運動(行程：硬度計主機的樣品移動范圍，內置)
1套
2-3
X,Y,Z軸控制器
1個
2-4
品牌計算機
1臺
2-5
工業數字攝像機1200萬像素
1個
2-6
光學適配器及C型接口
1個
2-7
U盤（內含THVS-AXYZF軟件）
1個
