洛氏硬度計測深
1. 前言
TDI-R洛氏測深裝置檢定儀是洛氏硬度計的檢定用器具之一，用于直接檢驗洛氏壓痕深度測量裝置的校準。是國內首臺經過北京304所權威檢定通過的洛氏硬度計測深裝置檢定儀。滿足GB/T230.2 、JJG112 、ASTME18、ISO6508標準的要求，打破了目前國內測深裝置完全依賴進口的局面。
同時耐博公司將這臺檢定儀用于對所有出廠洛氏硬度計的直接檢驗，提高了耐博公司出廠硬度計的質量。耐博公司為國內計量站，第三方檢測機構，有相關需求的用戶提供該款產品，也非常愿意將該產品提供給國內同行，提升中國硬度計整體制造水平。
洛式硬度計的檢驗分為直接檢驗和間接檢驗。
直接檢驗包括：
（1）試驗力的校準
（2）壓頭的檢測
（3）壓痕深度測量裝置的校準
（4）實驗循環時間的檢測
間接檢驗是使用標準硬度塊進行測試，硬度計測試出標準硬度塊的值與標準對比。
國標GBT230.2規定了硬度計直接檢驗的要求。見表1
表2 硬度計直接檢驗要求表
|
直接檢驗要求 |
力 |
測量裝置 |
試驗循環時間 |
壓頭a |
|
安裝后首次工作以前 |
√ |
√ |
√ |
√ |
|
經拆卸并重新裝配后，如果影響到力、測量裝置或試驗循環時 |
√ |
√ |
√ |
— |
|
間接檢驗不合格時b |
√ |
√ |
√ |
— |
|
間接檢驗超過14個月 |
√ |
√ |
√ |
— |
|
a 建議當壓頭使用2年后要對其進行直接檢驗。 b 可對這些檢測項目按順序進行直接檢驗，以便找出未通過間接檢驗的原因，如果能夠證明壓頭失效的原因（例如使用標準壓頭進行試驗），則不需要對其直接檢驗。 |
||||
3、測試方法
以耐博公司的THR-150DX高級數顯洛氏硬度計為例介紹檢驗測深裝置過程。
該款硬度計采用電子電動加載，高精度傳感器，擁有獨特的閉環控制系統。
試驗力可通過標準測力計進行自動修正。
對各個硬度標尺分高、中、低三段進行自動修正。
也可對壓痕深度測量裝置進行校準。
壓痕深度測量裝置檢驗的方式是曲線壓頭，將檢定測量裝置用的測深裝置檢定儀放在試臺上，對準主軸軸線。將初試驗力施加在測深裝置檢定儀上，測深裝置檢定儀上，測深裝置檢定儀應通過增加硬度值的方向使主軸產生已知的位移增量，在不少于三個間隔上進行鑒定，每次測量結果應符合最大允許誤差要求。
測深裝置檢定儀介紹:

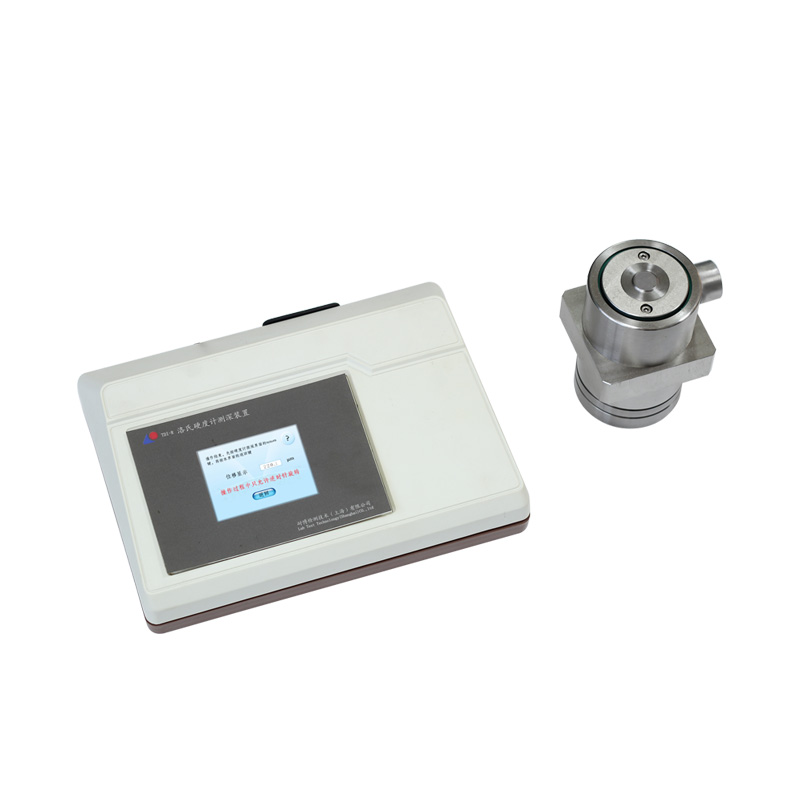

耐博公司的測深裝置檢定儀型號為T(mén)HR-MDE，該儀器采用進口測微儀、分辨率高、靈活平穩、結構精致、尺寸較小、操作簡單、完全符合阿貝原理，適用于各種類型洛氏硬度計壓痕深度測量系統的校準工作。
表2：技術參數表
型號 THR-MDE
適用范圍 洛氏硬度計（傳感器加載）
符合標準 GB/T230.2 、JJG112 、ASTME18、ISO6508
測量范圍 0-200um
總量程 220um
最大允許誤差 ±0.2μm
分辨率 0.1μm
重量 4.34KG
電源 AC220V±5%,50～60Hz
3、測試方法
以耐博公司的THR-150DX高級數顯洛氏硬度計為例介紹檢驗測深裝置過程。
該款硬度計采用電子電動加載，高精度傳感器，擁有獨特的閉環控制系統。
試驗力可通過標準測力計進行自動修正。
對各個硬度標尺分高、中、低三段進行自動修正。
也可對壓痕深度測量裝置進行校準。
硬度計測深檢定界面如下圖：
具體測試過程如下：
1、取下硬度計壓頭，將主機放至試臺上，使主機中心與硬度計主軸在同一軸線上，打開測深裝置檢定儀，按照界面提示進行操作。
2、硬度計和測深裝置檢定儀進行清零。
3、重復測試三次并分別記錄主機顯示器深度值和主機顯示器顯示值。
4、測深裝置檢定儀檢驗后，壓痕深度測量裝置超過標準偏差的，進行校準。
注意事項：洛氏硬度計測深一次校準過程中只能在一個方向上運動。
附錄 ：
